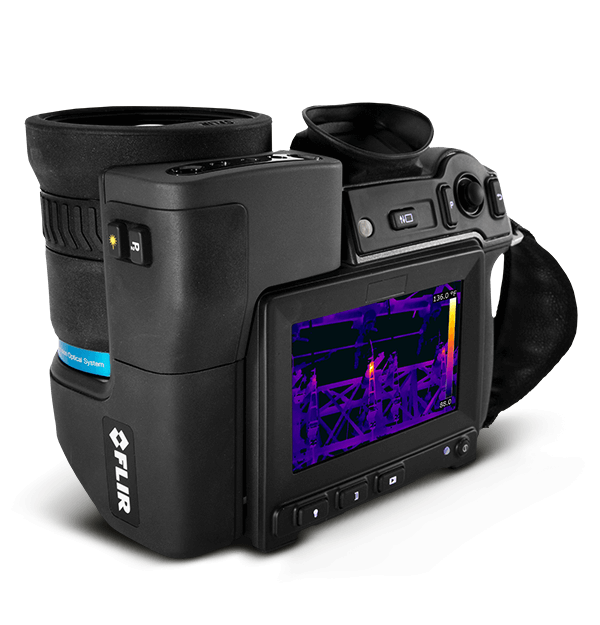

FLIR T1020

Données image et optiques

Alignement laser

La position est automatiquement affichée sur l’image infrarouge

Amélioration numérique de l'image

Réduction du bruit numérique adaptative

Annotation graphique

Dessinez sur l'image thermique/numérique ou ajoutez des motifs prédéfinis Logiciel distinct pour PC avec création de nombreux rapports

Caméra numérique

Le champ de vision s'adapte à l'objectif infrarouge

Caméra numérique intégrée

5 Mpixels avec lampe LED

Champ de vision (CdV)

12º × 9º

Description de l’image

Ajoutez une courte note (enregistrée dans une balise exif associée au fichier JPEG)

Diffusion de vidéos IR non radiométriques

Vidéo H.264 par Wi-Fi Vidéo H.264 par USB

Diffusion de vidéos IR radiométriques

Lecture radiométrique en temps réel (RTRS) via USB

Dimensions de la caméra sauf objectif (L × P × H)

167,2 mm × 204,5 mm × 188,3 mm (6,6 po × 8,0 po × 7,4 po)

Distance d'alignement IR - visuel minimum

1,3 m (4,26 pi)

Distance de focalisation IR minimum

1,3 m (4,26 pi)

Distance focale

83,4 mm (3,28 po)

Enregistrement de vidéos IR non radiométriques

H.264 sur carte mémoire

Enregistrement de vidéos IR radiométriques

Enregistrement radiométrique en temps réel (RTRR) sur la carte mémoire

Enregistrement de vidéos visuelles

H.264 sur carte mémoire

Flux de vidéos visuelles

Vidéo H.264 par Wi-Fi Vidéo H.264 par USB

Fréquence d’images [plein écran]

30Hz

Fréquence d'image

30 Hz

Galerie

Visionnez les miniatures ou les images complètes sur la caméra Modifiez les mesures/palettes/modes d'imagerie sur la caméra

Gamme spectrale

7,5 à 14 µm

Identification de l'objectif

Automatique

Image infrarouge

Image infrarouge pleines couleurs

Image visuelle

Image visuelle pleines couleurs

Imagerie dynamique multispectrale (MSX)

Image thermique avec présentation améliorée des détails

Incrustation d’image

Zone infrarouge redimensionnable et mobile sur l'image visuelle

Lampe vidéo

Éclairage DEL intégré

Laser

Activé à l'aide d'un bouton dédié

Mise à jour logicielle pour caméra

Utilisation d'un câble USB ou d'une carte SD

Mise au point

Image unique ou manuelle

Modes d’imagerie

Thermique, thermique MSX, mode incrustation, caméra numérique

Orientation automatique

Mode portrait ou paysage automatique

Ouverture f

1,2

Palettes de couleurs

Fer, Arc-en-Ciel, Arc-en-Ciel HC, Blanc chaud, Noir chaud, Arctique, Lave

Pas du détecteur

17 µm

Réglage automatique de l’image

Standard ou en histogramme selon le contenu de l'image

Réglage manuel de l'image

Linéaire ; et possibilité d’ajustement du min/max/niveau et de la plage de mesure

Résolution IR

1 024 × 768 pixels; UltraMax: 3,1 MP

Résolution MSX

1 024 × 768 pixels

Résolution spatiale (CdV instantané)

0,20 mrad

Sensibilité thermique (NETD)

< 20 mK

Sensibilité thermique/NETD

< 20 mK @ +30 °C

Type d’écran

Écran tactile capacitif

Type de détecteur

Matrice à plan focal (FPA), microbolomètre non refroidi

UltraMax

Oui

Viseur

Écran intégré 800 x 480 pixels

Zoom numérique

Continu de 1× à 8×

Mesure et analyse

Alarme de fonction de mesure

Alarmes audio/visuelles (supérieures/inférieures) sur toute fonction de mesure sélectionnée

Alarme en couleur (isotherme)

Supérieure/inférieure/intermédiaire

Commandes de configuration

Définir les préréglages utilisateur, Enregistrer les options, Bouton programmable, Réinitialiser les options, Configurer la caméra, Wi-Fi, GPS et boussole, Bluetooth, Langue, Temps et unités, Informations sur la caméra

Correction liée à l’émissivité

Variable de 0,01 à 1,0 ou sélectionnée dans la liste de matériaux

Correction liée à la température apparente réfléchie

Automatique, basée sur les informations de température réfléchie

Correction liée à la transmission atmosphérique

Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative

Correction liée à la transmission des optiques

Automatique, basée sur des signaux de capteurs internes

Correction liée aux optiques externes et aux fenêtres

Automatique, basée sur les informations de la fenêtre et de la température

Corrections de mesure

Compensations pour l’émissivité, la température réfléchie, l’humidité relative, la température atmosphérique, la distance de l’objet, et la fenêtre infrarouge externe

Écart de température

Différence entre les mesures obtenues et la température de référence

Plage de températures de l’objet

-40 °C à 2 000 °C (-40 °F à 3 632 °F)

Point de mesure

10

Précision de la plage de températures de l'objet

±1 °C (±1,8 °F) ou ±1 % à 25 °C pour les températures entre 5 °C et 150 °C ±2 °C ou ±2 % de la mesure à 25 °C pour les températures jusqu’à 1 200 °C

Préréglage de mesures

Aucune mesure, point central, point chaud, point froid, préréglage utilisateur 1, préréglage utilisateur 2

Préréglages utilisateur

L'utilisateur peut sélectionner et combiner les mesures de différents points/rectangles/cercles/profils/deltas, sans limite de nombre

Profil

Profil linéaire avec température min/max

Température de référence

Réglé manuellement à l'aide de la différence de température

Zone

5+5 zones (rectangles et cercles) avec max./min./moyenne

Interface utilisateur

Écran

Écran tactile LCD intégré de 4,3 po de largeur et de 800 x 480 pixels

Écran tactile

Oui

Langues

Arabe, tchèque, danois, néerlandais, anglais, finnois, français, allemand, grec, hongrois, italien, japonais, coréen, norvégien, polonais, portugais, russe, chinois simplifié, suédois, chinois traditionnel, turc

Texte

Ajoutez un tableau, sélectionnez l’un des modèles prédéfinis

Voix

60 secondes (par Bluetooth) enregistrées avec l’image

Alimentation

Alimentation externe

Adaptateur CA, 90–260 VCA, 50/60 Hz ou sur prise 12 V d'un véhicule (câble avec prise standard, en option)

Autonomie de la batterie

>2,5 heures à 25 °C (+68 °F) et en utilisation habituelle

Gestion de l’alimentation

Fonction d'arrêt automatique au choix de l'utilisateur : après 5 minutes, 20 minutes ou jamais

Système de charge

Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie

Température de charge

0 °C à 45 °C (32 °F à 113 °F), excepté pour le marché coréen : 10 °C à 45 °C (50 °F à 113 °F)

Temps de charge

Capacité de 90 % en 2,5 h, état du chargement indiqué par LED

Type de batterie

Batterie Li-ion rechargeable

Spécifications environnementales et certifications

CEM

ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 EN 61000-6-2 (Immunité) EN 61000-6-3 (Émission) FCC 47 CFR art. 15 Class B (Rejets) ICES-003

Classification laser

Classe 2

Conception ergonomique

Le viseur ainsi que le bloc optique rotatif à 120º vous permettent de diriger la caméra dans de multiples directions tout en conservant une position confortable

Étanchéité

IP 54 (CEI 60529)

Humidité (fonctionnement et stockage)

CEI 60068-2-30, 95 % d'humidité relative pendant 24 h, 25–40 °C (77–104°F), deux cycles

Montage sur trépied

UNC ¼"-20

Plage de températures de fonctionnement

-15 °C à 50 °C (5 °F à 122 °F)

Plage de températures de stockage

-40 à +70 °C (-40 à +158 °F)

Résistance aux chocs

25 g (CEI 60068-2-29)

Sécurité

EN/UL/CSA/PSE 60950-1

Spectre radioélectrique

ETSI EN 300 328 FCC art. 15.247 RSS-247 2e édition

Type de laser

Laser à diode AlGaInP semi-conductrice, 1 mW, 635 nm (rouge)

Vibration

2 g (CEI 60068-2-6)

Informations générales

Boussole

Direction de la caméra automatiquement ajoutée à chaque image

Contenu de la livraison

Caméra infrarouge avec son objectif, batteries (2), chargeur de batterie, câble HDMI-HDMI, sacoche de transport solide, casque Bluetooth, carte SD, œilleton large, protège-objectif, lanière de cou, alimentation (avec câble USB multi-prises), câble USB standard A vers micro-B, certificat de calibration, carte de licence FLIR Tools+, CD-ROM de documentation utilisateur, documentation imprimée

Matériau du boîtier

Magnésium

Poids

2,1 kg (4,6 lb)
