Lenses for Long-Wave Infrared (LWIR) Cameras for 8-14 µm

LWIR Zoom Lens Assemblies

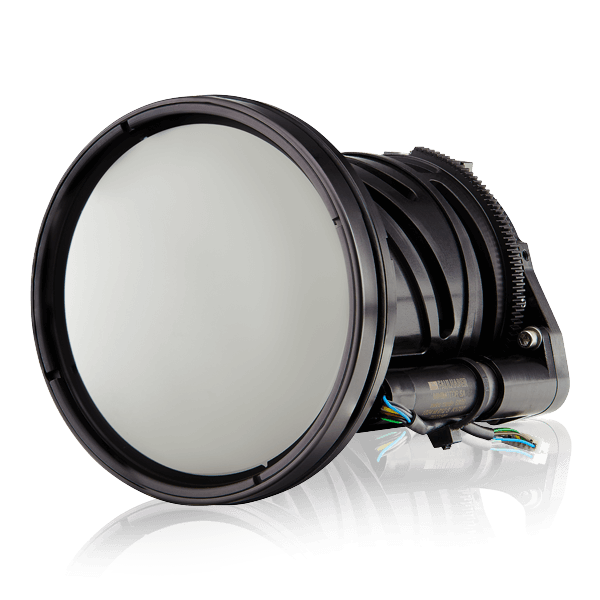

Modèle: LWIR 40-100 DFOV Se rendre sur la page Support
product image

Les ensembles et objectifs optiques à zoom continu (Continuous Zoom, CZ) infrarouge à grande longueur d’onde (Long-Wave Infrared, LWIR) personnalisés et prêts à l’emploi de Teledyne FLIR sont destinés aux intégrateurs et aux opérateurs qui ne font aucun compromis sur la qualité. Tous les ensembles d’objectifs ont des performances limitées par la diffraction et comprennent des fonctions avancées qui assurent une mise au point continue tout au long de la focalisation.

L’équipe de services techniques de classe mondiale, anciennement New England Optical Systems (NEOS), désormais intégrée à Teledyne FLIR, fournit un support produit et peut également concevoir de nouveaux objectifs ou personnaliser des objectifs existants pour une caméra, une application et une mission. Conçus pour maximiser les performances des caméras infrarouges, les ensembles d’objectifs LWIR CZ offrent des avantages compétitifs indispensables sur le terrain et sur le marché pour une large gamme d’applications de défense, de sécurité et d’applications commerciales.

  • Uncompromised Performance and Reliability

    Designs have near diffraction limited performance through zoom enabling users to Detect, Recognize, and Identify (DRI) threats in real time.

  • Smart Optics Ensure Continuous Focus

    Control electronics and additional features go beyond simple focus and zoom to provide focus when and where you need it.

  • Custom Designs and Support for the Mission

    Teledyne FLIR technical services team can develop new or customize existing zoom lens assemblies for a camera, application, and mission.

Spécifications
Gamme spectrale thermique
7.5- 13.5µm
Performances
Gamme spectrale thermique
7.5- 13.5µm
Données image et optiques
Collimateur de zoom de défilement
≤ 0.10 mm
Dimension du plan focal
7.68 x 6.14 mm (9.83 mm circular)
Distance de travail arrière
6.35 mm
Distance focale
40/100 mm
Distorsion
WFOV < 3.1%; NFOV < 2.4%
Ouverture f
1.6
Temps de zoom (de bout en bout)
NFOV to WFOV ≤1.0 sec
Connexions et communication
Protocole de communication
RS422, 115200 baud (default), Option: RS232 and programmable baud rate
Transmission
> 86% (8.0 - 12.0µm with HEAR); spectrally weighted
Électrique
Consommation de courant
Standby < 0.2 A (20°C)
Power UP < 0.7 A (20°C)
Typical Move < 0.4 A (20°C)
Mécanique
Caractéristiques de contrôle
Thermal Gradient Compensation
Object Range Compensation
ID Module
Built-In Test (BIT)
Data Logging Module (optional)
High Speed Communication - SPI (optional)
User Defined Command Aliases
Easily Upgradable and Expandable
Dimensions [H x P x L]
87.7 x 74.9 mm
Mécanisme Focus/Zoom
Motorized adjustable
Poids
< 315 grams
Temps de focalisation
< 1 sec (infinity to close focus in NFOV)
Tension de l’entraînement
12 VDC (if controller option is added)
Spécifications environnementales et validations
Étanchéité optique avant
IP67
Résistance aux chocs
30 G
Température de fonctionnement
-32°C to +80°C
Vibration
Random vibration, from 10 Hz to 500 Hz
Produits connexes
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent aux produits susceptibles d’être soumis à la Réglementation sur le trafic international d’armes (International Traffic in Arms Regulations, ITAR) (22 C.F.R. Sections 120 à 130) ou à la Réglementation sur l’administration des exportations (EAR) (15 C.F.R. Sections 730 à 774) en fonction des spécifications du produit final ; la juridiction et la classification seront fournies sur demande.
